2017年5月12日下午，基準設計機構工業設計事業部（長沙）進行企業內訓，主題是產品結構設計與受力分析、產品結構設計與散熱?；鶞使I(yè)設計是中國知名的智能設備設計專家，是一家以技術研發為導向的專業的工業設計公司，特別是在機械設備類的鈑金產品的設計上積累了很深厚的經驗，我們一直以來孜孜不倦地追求精湛的底層技術。

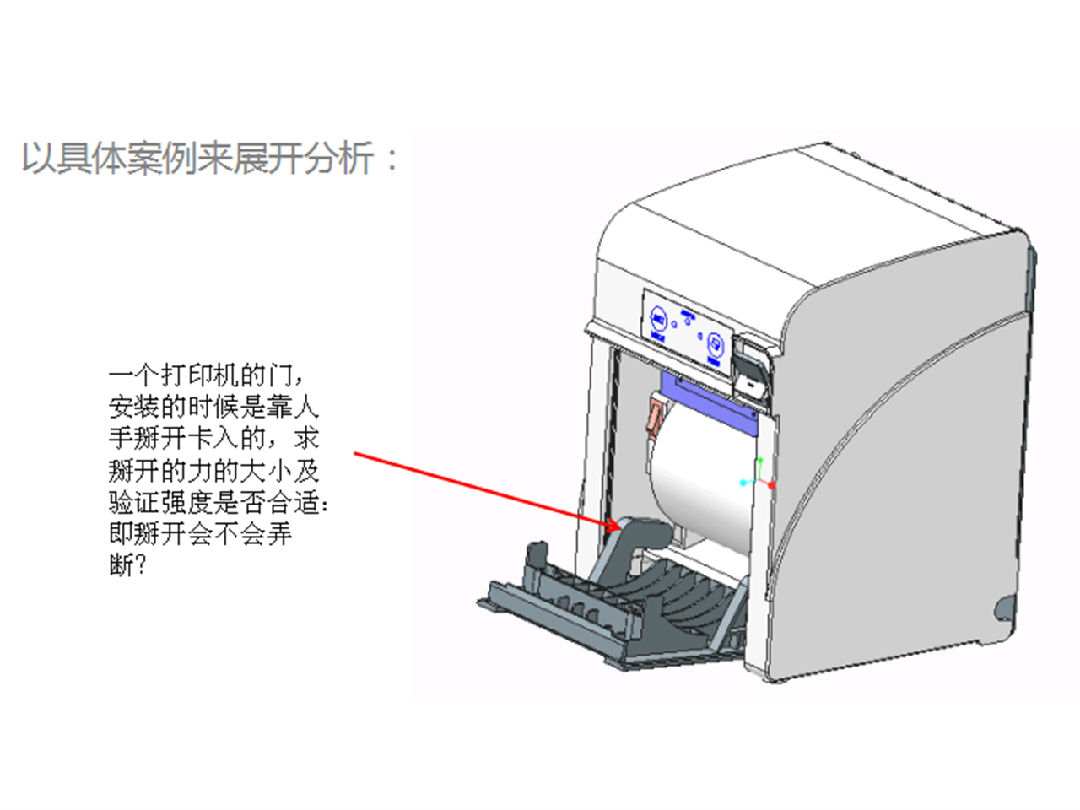

   本次內訓，以一個打印機的蓋子為案例展開講解：

所謂的一根筷子容易斷，十雙筷子扭不斷，究竟是什么內部機制？帶著這個問題，我們小伙伴們把目光投向打印機的門這個具體的案例上面，讓其作為切入點，展開研究一件設備的零部件結構強度是怎么測量與構造的。

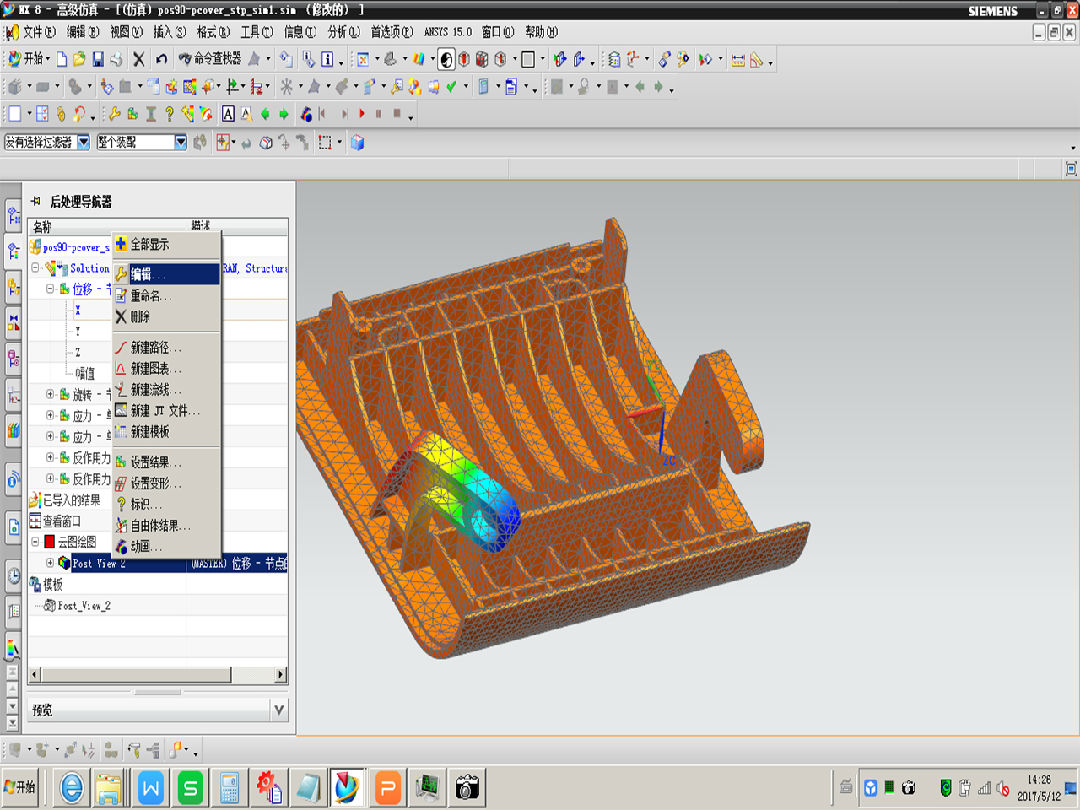

一件零部件運行時是否會損壞，在結構設計時候就要考慮到其強度，如何確定其使用壽命？我們不能只憑經驗，要靠數據來說話。所以此次內訓的重點就是培訓員工如何使用UG軟件來對零部件的受力分析。在內訓上，基準設計機構大區副總經理、基準工業設計總經理劉開運用PPT的形式，圖文并茂，把如何操作的每一個步驟，清晰明確地展示出來，把設置受力大小、方向，力的作用點都非常仔細地進行講解，并讓伙伴們操作掌握，真正讓每一位參與的伙伴學習并能熟練掌握。

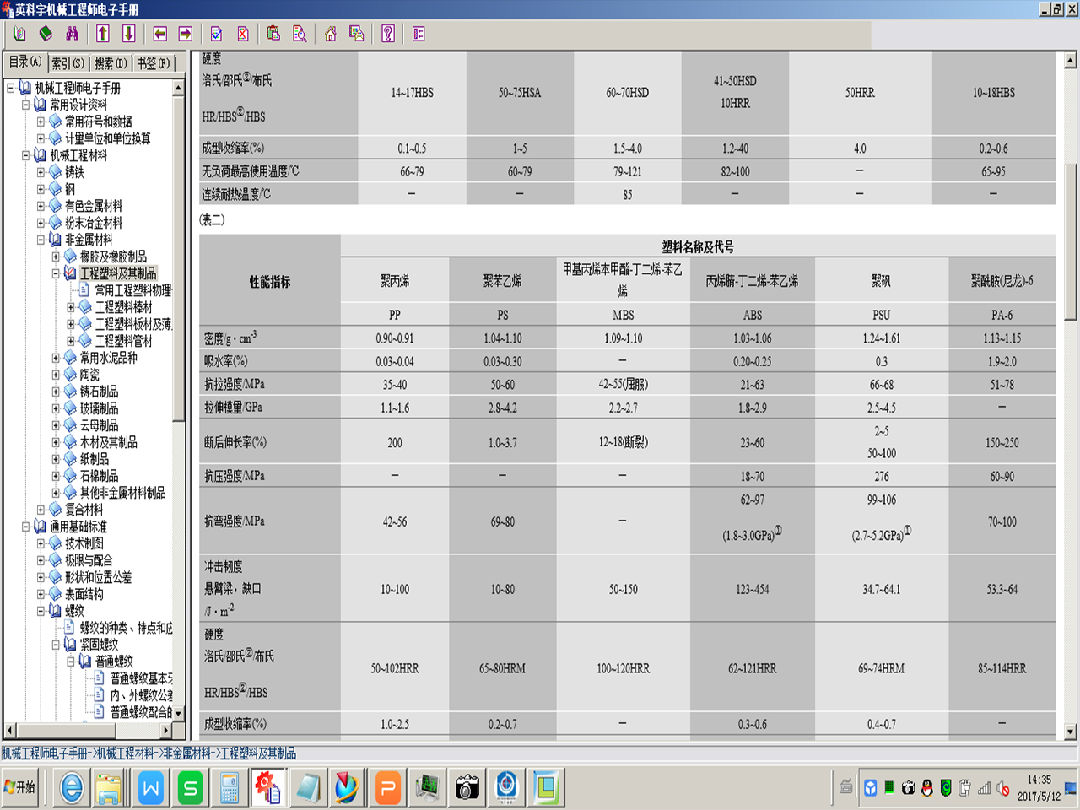

在學習了如何利用現有軟件對零部件強度進行分析外，因零部件的強度與它本身的材質有關，還對相關材料進行了講解。

最后，在學習完如何測量零部件的強度，還是回到最開始研究打印機門的案例上，通過研究分析得出：

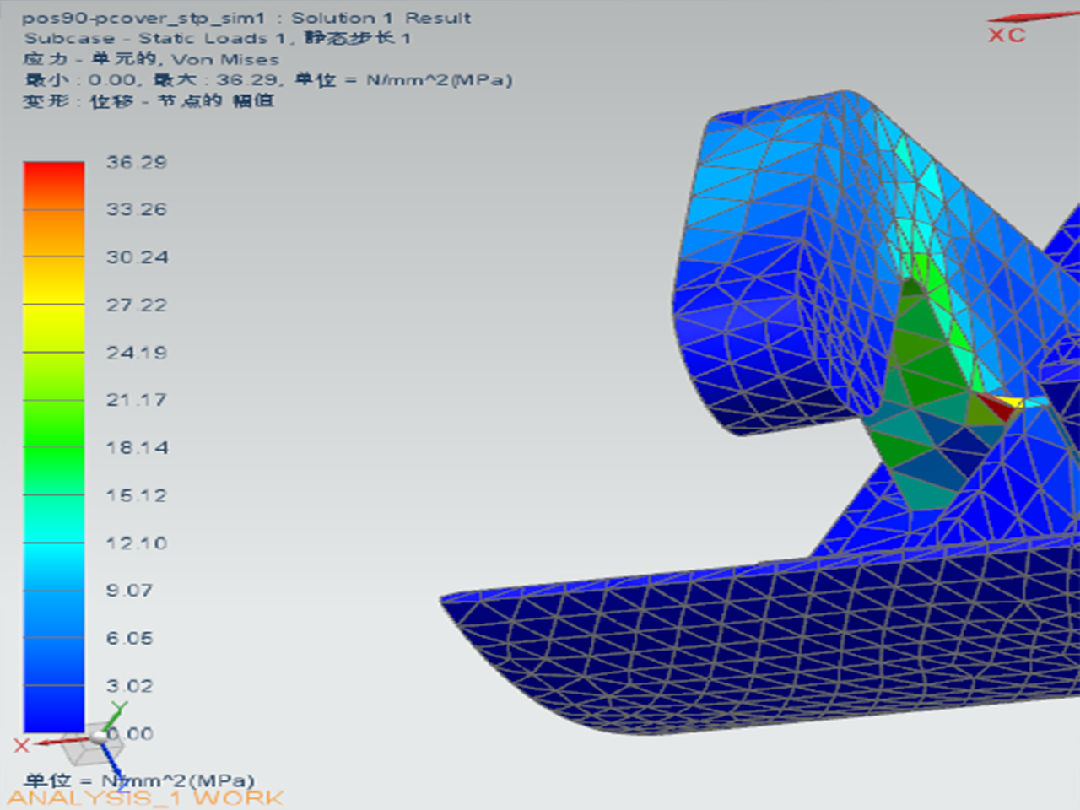

1、卡扣在受力25N，即2.5kgf的時候，變形4.7mm，可以滿足卡入；

2、受力25N時，塑膠的卡勾根部應力比較大，局部達到36Mpa，ABS的抗拉強度最大21-63Mpa，根部R角有一定的撕裂風險；

3、其他如GB4943對外殼類在60N壓力下不變形等有規定也可采用這個方式來驗證。

短短一天下午企業內訓落下帷幕，大家收獲滿滿，極大地提升了伙伴們的技術水平?！凹埳系脕斫K覺淺色，絕知此事要躬行”內訓上的學習只是開始，實踐到以后的工作當中，靈活運用。

我們要以真正的工匠精神對待我們的每一個項目，我們要時刻銘記質量是基準生存的基石。
